Tubo Estructural sin Soldadura DIN 1629

Tubos Circulares de Acero no Aleado sin Soldadura Sujetos a Requisitos Especiales DIN 1629

Estándar: DIN 1629
JST puede suministrar diferentes grados de tuberías de acero estructurales, como St37.0, St44.0, St52.0, y más.

La tubería de acero estructural DIN 1629 se puede utilizar en la fabricación de conducciones, contenedores, equipos, uniones de tuberías y estructuras de acero. Este tubo de acero estructural se usa principalmente en la construcción de plantas químicas, contenedores, trabajos de tuberías, y para fines generales de ingeniería mecánica. JST es un fabricante profesional de tubos de acero sin soldadura de China.

Aplicaciones

• El tubo de acero estructural DIN 1629 se utiliza en la fabricación de conducciones, contenedores, equipos, uniones de tuberías y estructuras de acero.
• Esta tubería de acero estructural se usa principalmente en la construcción de plantas químicas, contenedores, trabajos de tuberías, y para fines generales de ingeniería mecánica.

Rango de Medidas El rango de medidas del tubo de acero estructural DIN 1629 es como sigue:

• Dimensión exterior de 6,0 mm a 219,0 mm.
• El grosor de pared de esta tubería de acero estructural va de 1,0 mm a 30 mm.
• La longitud máxima es de 12000 mm.

Ventajas del tubo de acero estructural DIN 1629

• La avanzada tecnología de enrollado de JST hace que la calidad de las tuberías alcance el nivel del estándar. Bajo la avanzada tecnología de enrollado, nuestra tubería de acero estructural es más pura y tiene un menor rango de tolerancia que las producidas por otros fabricantes.
• JST tiene un horno para tratamiento térmico de micro-oxidación y de no-oxidación capaz de alcanzar la temperatura requerida para el tratamiento por calor del tubo de acero estructural. Las variaciones de temperatura están controladas y son menores de 5℃. Tras el tratamiento térmico, no hay capa de oxidación en la tubería. La tubería de acero estructural consigue una calidad de superficie más alta y un rendimiento más estable. Por lo tanto, su vida útil mejora.
• Tenemos varias máquinas de inspección para revisar la calidad de las superficies interior y exterior de las tuberías.
• JST tiene una máquina UNICORN de inspección de juntas por ultrasonidos, una máquina de inspección automática por ultrasonidos y una máquina de inspección de fugas por flujo magnético para revisar los defectos obvios de la superficie del tubo de acero estructural y de la tubería de acero estructural. También tenemos inspectores de superficie profesionales con las certificaciones adecuadas. Nuestra compañía lleva a cabo adiestramientos de manera regular y realiza inspecciones en busca de defectos interiores y exteriores para garantizar el rendimiento estable de las tuberías.
• Bajo la avanzada tecnología de enrollado de JST, la desviación permitida del tubo de acero estructural DIN 1629 está controlada dentro del rango del estándar, e incluso con una menor variación.

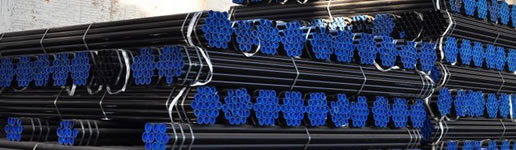

Empaquetado de la Tubería de Acero Estructural DIN 1629 eLos clientes pueden elegir al descubierto, en agrupación, en cajones o con cajones protectores en los extremos de los tubos. También podemos empaquetar los productos según los requisitos de nuestros clientes.

Parámetros del Tubo de Acero Estructural DIN 1629

1. Composición Química de la Tubería de Acero Estructural DIN 1629

Estándar	Grado	Límites de la Composición Química (%)
		C	Si	Mn	P	S	Cr	Mo
DIN1629	St37.0	≤ 0.17	/	/	≤ 0.040	≤ 0.040	/	/
	St44.0	≤ 0.21	/	/	≤ 0.040	≤ 0.040	/	/
	St52.0	≤ 0.22	≤ 0.55	≤ 1.70	≤ 0.040	≤ 0.040	/	/

2. Propiedades Mecánicas del Tubo de Acero Estructural DIN 1629

Estándar	Grado	Resistencia a la Tracción (MPa)	Fuerza de Rendimiento (MPa)	Elongación (%)
DIN1629	St37.0	350-480	≥ 235	≥ 25
	St44.0	420-550	≥ 255	≥ 21
	St52.0	500-650	≥ 270	≥ 21

Otros Parámetros

1. Temperatura y Presión de Trabajo Máximas de St37.0, St44.0 y St52.0

	Presión de Trabajo Máxima	Temperatura de Trabajo Máxima (°C)	Documento que Acompaña
D ≤ 219.1	64	300	DIN 50049
219.1< D ≤ 660	25	300
D > 660	16	300

Nota: a. 1bar=0.1MPa

b. DIN50049 es el archivo del estándar alemán para la inspección de productos metálicos

2. Desviación del Diámetro Externo de la Tubería de Acero Estructural

Diámetro Externo (mm)	Desviación del Diámetro Externo
	Cuerpo y Extremo de la Tubería	Extremo de la Tubería: ha de ser negociado a parte.
≤ 100	±1%D或±0.5mm	± 0.4 mm
100 < D ≤ 200	±1%D	± 0.5 % D
> 200	±1%D	± 0.6% D

Nota: a. El extremo de la tubería es el lugar a 100 mm del puerto de la tubería.

b. La desviación permitida puede incorporar el diámetro interno e influir en la desviación permitida del grosor de la pared. Por tanto, hemos de tener en cuenta el diámetro interno al formular el contenido del acuerdo a él.

3. Desviación Permitida del Grosor de la Pared DIN1629

D ≤ 130 mm			130 < D ≤ 320 mm			320 < D ≤ 660 mm
≤ 2Sn	2Sn < S ≤ 4Sn	> 4Sn	≤ 0.05D	0.05D < S ≤ 0.11D	>0.11D	≤ 0.05D	0.05D < S ≤ 0.09D	> 0.09D
+15% -10%	+12.5% -10%	± 9%	+17.5% -12.5%	± 12.5%	±10%	+20% -15%	+15% -12.5%	+12.5% -10%

Nota: Sn es la desviación longitudinal de DIN1629 con el grosor estándar regulado en DIN2448.

4. Artículo de Inspección del Tubo de Acero Estructural

No.	Artículo de Inspección	Rango de Inspección	Responsabilidad de Inspección	Documentos de Inspección del Lingote de la Tubería
1	Test de Tensión	Elección de una muestra de un lote de tuberías de acero	Determinado en Consulta	DIN50049-3.1A DIN50049-3.1B DIN50049-3.2C
2	Test de Aplanado	El grosor de la pared de un extremo de la tubería de acero regulada no debiera sobrepasar los 40 mm. Se hace un test de aplanado.	Determinado en Consulta
3	Test de Compactación	Comprobar cada tubería de acero.	Fabricante
4	Test de Superficie	Comprobar cada tubería de acero.	Determinado en Consulta
5	Test de Diámetro	Comprobar cada tubería de acero.	Determinado en Consulta
6	Análisis de Producto	Determinado en Consulta	Fabricante

5. Desviación de Forma Permitida de la Tubería de Acero Estructural

Redondez	La redondez exterior debería estar controlada dentro de la desviación permitida.
Rectitud	Debe estar recta durante la inspección visual. Si hay algún requisito especial del cliente, podremos cumplir con ello.

6. Pulido de los Extremos del Tubo

1. Los extremos del tubo deberían ser verticales respecto al eje central de la tubería tras el corte. No hay rebabas en el extremo de la tubería.

2. Según se acuerde, utilizaremos tuberías de acero con un grosor de pared de 3,2 mm para hacer el pulido.

3. El ángulo del canal lateral es de 30°. El grosor de la superficie del extremo de la tubería de acero es de 1,6 mm (±0,8 mm).

7. Desviación de Pesos Permitida del Tubo de Acero Estructural

Desviación de Peso de Cada Tubería de Acero	+12%, -8%
Desviación de Peso de un Lote de Tuberías de Acero con un Peso de más de 10 Toneladas	=10%, -5%

Nota: DIN2448 regula el peso de las tuberías de acero por unidad de longitud.

Fundada en 1984, la Fábrica de Tuberías de Acero Jiangyin Changjiang es un fabricante profesional de tubería de acero estructural y varias tuberías especiales. Nuestros productos incluyen revestimientos, tubos y tuberías para petróleo, tuberías de línea, tuberías de perforación, tuberías para caldera de alta presión, tuberías marinas, tuberías cilíndricas, tuberías de apoyo hidraúlico, tuberías de fluido, tuberías de acero estructurales, etc. Todas han superado las certificaciones API 5CT, API 5L, API 5DP, CCS, LR, DNV, ABS, NK, BV, GL, PED, SGS, ISO9001:2000 e ISO14001:2004. Nuestro tubo de acero estructural ha conseguido elogios y el reconocimiento de nuestros clientes.
